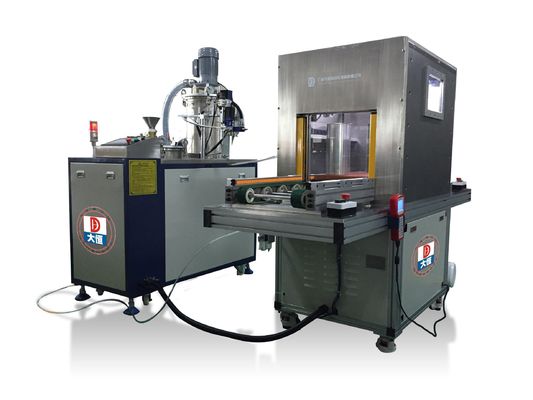

طراحی دستگاه توزیع بدون حباب و پوتینگ زیر خلاء برای کسب و کار شما

جزئیات اطلاعات

توضیحات محصول

اطلاعات دقیق

نوع رانده:

برق

بسته حمل و نقل:

بسته بندی چوبی

علامت تجاری:

D&H

منشاء:

چین

کد HS:

8424899990

قابلیت ارائه:

50 عدد در ماه

دقت، درستی:

دقت بالا

شرایط:

جدید

گواهی:

تضمین:

12 ماه

درجه گذاری خودکار:

نیمه خود کار

نصب:

عمودی

سفارشی سازی:

در دسترس. درخواست سفارشی

برجسته کردن:

دستگاه ریختن چسب,دستگاه ریختن چسب گلدان,دستگاه توزیع چسب گلدان

potting glue pouring machine

potting glue dispensing machine

توضیحات محصول

ماشین گلو خلاء کاملا اتوماتیک با تغذیه مواد یکپارچه Bubble-Free Dispensing and Potting Under Vacuum Machine at an Attractive Price ، کار با دستگاه مخلوط کننده کاملا اتوماتیک، دستگاه توزیع کننده چسب سه محور خلاء، خط حمل زنجیره ای و غیره.این تجهیزات می توانند به صورت مستقل استفاده شوند یا با داده های دیجیتال متصل شوند و چسب زدن را تحت فشار منفی و فشار عادی اعمال کنند.به طور گسترده ای برای سیلیکون ، اپوکسی ، EAW2777 ، چسب کریستالی ، PU ((پولیوریتان) دو جزء چسب استفاده می شود ، که برای نیازهای مختلف فرآیند چسب بندی مناسب است.

1.1وارد کردن و خارج کردن محصول به صورت خودکار
1.2پردازش چسب (تکان مخلوط، تانک حباب گاز،گرمایشفیلتر، گازهای خلاء)
1.3نسبت چسب و مقدار مخلوط
1.4چسبxبه طور مساوی.
1.5از طريق برنامه ريزي براي تحقق چسب زدن براي محصولات سايز مختلف.

سوم: ماشين مخلوط گلو اتوماتيك
1,Sنمودار شیمیایی

پارامتر

نسبت چسب	1 تا 1 تا 101
دقت نسبت	±2%
سرعت چسباندن	1 گرام در ثانیه10g/s
دقت چسب زدن	±2%
حافظه برنامه	99
ويسکوسیت چسب	300cps~10000cps ((Rشماره فرکانسی)
حالت عمل	حالت دستی / حالت خودکار
کنترل نسبت	PLC/گره بزنپمپ (می تواند انواع مختلف پمپ های سنجش را تغییر دهد)
کنترل جریان	ورودی دیجیتال
نمایش پارامتر	نشانگر / صفحه نمایش دیجیتال
Aسیستم کنترل خارجه	صفحه لمسی / کلید دکمه / سیگنال شخص ثالث
روش مخلوط کردن	پویامخلوط کردن/تمیز کردن اتوماتیک
مخزن	فولاد ضد زنگا (((25L)وب ((25L)

	گازهای خلاء(-0.1MPa) ،8L/s
	سنسور سطح مایع(سطح مایع پایین/سطح مایع بالا)
	A/Bمخلوط کردن مخزن
	ABچسب cگرمایش دمای ثابتدمای اتاق-80°)
	فیلتر چسب
قدرت	220 ولت/50 هرتز3500W
فشار هوای ورودی	0.4MPa-0.8MPa
ابعاد بیرونی	دستگاه چسب زدن:1300 میلی متر×600mm X1600 میلی متر
مواد قاب	فولاد/ آلومینیوم صنعتی/ فولاد ضد زنگ/ ورق فلزی

3,مقدمه بخش اصلی
بخش اصلی دستگاه خلاء اتاق پوتینگ با مخزن چسب، سیستم مخلوط کننده (پیچپمپ) ، سیستم مخلوط کردن / تمیز کردن، سیستم کنترل و غیره
3.1مخزن چسب
بر اساس ویژگی چسب و فرآیند مشتری، چسب باید قبل از اندازه گیری پیش پردازش شود.

3.1.1ما از تانک فشار خلاء پنل ضد زنگ استفاده می کنیم که می تواند فشار منفی تانک چسب داخلی را تحمل کند.
3.1.2پايين تانک چسب با سيستم گرمسازي
3.1.3مخزن با موتور مخلوط کننده که از رسوب چسب جلوگیری می کند و چسب را در دمای ثابت نگه می دارد.
3.1.4.مخزن با سنسور مایع بالا / پایین که هشدار هشدار را در هنگام افزایش یا کاهش سطح تنظیم مایع تضمین می کند.
3.1.5.مخزن با تخلیه خلاء (زمان تخلیه می تواند از طریق صفحه لمسی تنظیم شود) ، بنابراین مواد را می توان از طریق فشار منفی خلاء دوباره پر کرد.
3.1.6.مخزن با دریچه ی توپی که فشار را آزاد می کند ؛ پایین مخزن دارای اتصال جریان عقب و دریچه ی بندش توپی است.
3.1.7مخزن با دهن تغذيه اي مصنوعي که ميتونه به طور مناسب با چسب اضافه بشه
3.1.8.مخزن با فیلتر خشک می تونه از بلور شدن چسب جلوگیری کنه

3.3کاملاً اتوماتيكcسیستم مخلوط مواد (پویامخلوط کردن)
3.3.1 پویامخلوط کردن چسب برای اطمینان از مخلوط کردن چسب به طور مساوی.
3.3.2چسب به قطعات با طراحی ضد زنگ برای سازگاری مواد بالا.
3.3.3دریچه چسب با تابع مکش به عقب برای جلوگیری از چسب از سقوط پس از برش.
3.3.4داربست ها از قطعات اصلی وارداتی استفاده می کنند تا دوام بالایی داشته باشند.
3.3.5نیازی نیست که سیستم مخلوط کننده را جدا کنید تا تمیز کنید و زمان تمیز کردن را صرفه جویی کنید.

گلو قطعات AB از طریق دریچه جذب و وارد لوله مخلوط کردن مانند تصویر می شود. مخلوط در نهایت به محصولات تبدیل می شود.شیر مکش می تواند چسب را از سقوط بلافاصله به چسب را از سقوط به جای دیگر ثابت کند.

3.4سیستم کنترل عملیات
3.4.1مقدار چسب با موتور فشار می شود که با کنترل سرعت موتور فشار می شود.
3.4.2همگام سازی چسب قابل تنظیم، اطمینان حاصل کنید که چسب A/B از شیر خارج می شود در همان زمان مقاومت ژل به provent چسب از curring.
3.4.3دستگاه با ژل پیشگیر چوبی، هنگامی که زمان تنظیم رسید، چسب به طور خودکار تخلیه می شود و درمان چسب را در داخل لوله مخلوط می کند.
3.4.4ميتونه تابع مقدار چسبيدن سيگنال و تابع چسبيدن مستمر را انتخاب کند تا با الزامات فرعي مختلف مطابقت داشته باشد.
3.4.5تمام حالت کنترل از کنترل PLC پاناسونیک استفاده می کند، دستگاه های کنترل لمس MGCS.
3.4.6نظارت بر زمان دریچه مایع دوگانه ، پمپ خلاء ، پمپ های اندازه گیری و نمایش روی صفحه لمسی
3.4.7E-STOP نشان دهنده موتور، درور، فشار و با سیستم هشدار.
3.4.8 مکانیسم قفل امن را تنظیم کنیدبرای جلوگیری از کار اشتباهی. زمین گیری تجهیزات و احتمالا تجمع بار ثابت از دستگاه فلزی ، اشیاء فلزی رسانا به زمین متصل می شوند ، مطابق با GB50169-2006.
3.4.9ميتونه با سيستم MES ارتباط برقرار کنه

چهارمین: دستگاه چسب زدن چسب در اتاق خلاء سه محور
1,اتاق خلاء
1.1تنظیم شبکه امنیتی شیشه سخت ، پنجره مشاهده ، ورودی و خروجی با دستگاه حفاظت از ایمنی ، برای اطمینان از ایمنی اپراتورها.
1.2درجه خلاء نمایش دیجیتال با عملکرد تنظیم زمان ، PLC با دستگاه مخلوط چسب ارتباط برقرار می کند؛ می تواند به طور خودکار کار کند.

2,دریچه توزیع چسب خلاء
2.1دریچه گلو مخصوص خلاء که برای چسباندن گلو استفاده می شود و از سقوط گلو جلوگیری می کند.
2.2طراحی فولاد ضد زنگ برای قطعات چسب خورده ، قطعات مهر و موم میله استفاده از قطعات اصلی وارداتی برای حفظ دوام بالا.
2.3دریچه خلاء را می توان با خود تمیز کردن شستشو داد تا ثابت شود که چسب در داخل باقی مانده و باعث مسدود شدن شده است.

3,پلت فرم کاری سه محور
3.1 اتاق سه محور در بالا نصب شده که حجم اتاق را به طور موثر کاهش می دهد و سرعت خلاء را تسریع می کند.
3.2عملکرد صفحه لمسی، نسخه انگلیسی و چینی، می تواند پارامترهای مختلف را ضبط و نمایش دهد.
3.3برنامه نقطه، خط، قوس، دایره و برخی از محصولات نامنظم. فایل های چسب می تواند بر روی برنامه نویسی ویرایش یا وارد از CAD. حافظه برنامه 99pcs.برنامه ريزي لمس کننده از کل ستون پشتیبانی ميکنه، مرور گرافیکی، ویرایش گروهی و سایر توابع.

3.4تخته ثابت محور Z می تواند به بالا و پایین تنظیم شود تا قطعات مختلف را در ارتفاع های مختلف اتخاذ کند، شما نمی't دوباره مسیر کار را ویرایش کنید، اما فقط مسیر کار را هنگام تعویض نوزل ها تنظیم کنید.
Bubble-Free Dispensing and Potting Under Vacuum Machine at an Attractive Price

پارامتر

مسیر اجرا	نقطه / خط / منحنی / قوس
محدوده کاری	XYZ:400mm ×400mm ×70mm
سرعت	XY: 250mm/s Z:100mm/s
دقت	±0.01mm
درجه خلاء	2000Pa
زمان خلاء	دهه 60
منبع برق	AC380V 50Hz
تامین هوا	0.4MPa---0.8MPa
ابعاد	1750mm x 1700mm x 1650mm

ششم: خدمات نگهداری
1.فروشنده دوره ی گارانتی یک ساله را ارائه می دهد و در طول دوره ی گارانتی از خدمات تعمیر و نگهداری رایگان پشتیبانی می کند. سرویس ارتقاء نرم افزار برای مدت طولانی عمر ارائه می شود.
2.در صورتی که قطعات ماشین در عرض گارانتی به دلیل عوامل غیر مصنوعی خراب شوند، ما قطعات جایگزین را رایگان به شما می فرستیم، خریدار هزینه حمل و نقل را پرداخت می کند.دریچه دو مایع باید به قیمت خود خریداری شود.
3.اگر قطعات دستگاه از زمان ضمانت خراب شوند، خریدار باید هزینه جایگزینی قطعات را بپردازد.

هفتم:نصب و آموزش:
شما می توانید دستگاه ها را خودتان نصب و کار کنید. مثل اينکه ميتوني
مهندس به کارخانه ما برای آموزش می آید؛ یا ما همچنین می توانیم فیلم های آموزش را ارائه دهیم،
اگر درخواست شود، مهندس ما به شرکت شما فرستاده می شود،
خریدار پولش رو ميدههزینه های کار وهزینه سفر، هتل (مکان اقامت)
و غذا).
